氟碳涂料在外墻上的使用，不但工藝簡單，而且由于其壽命長，耐污染好，其全壽命成本和維護成本更低，通過合理的工藝，抗裂性也優于一般涂料，而且裝飾性多樣，各種金屬色，實體色，清水混凝土色都可以出色表現，且由于耐候出色，裝飾效果維持時間長久，是外墻裝飾一種優良選擇。

水性氟碳涂料，又稱水性氟碳漆，其采用高品質的水性氟碳樹脂為基料，配合無機陶瓷顏料和助劑，是一種環保性、高品質的水性涂料。

​

水性氟碳涂料在外墻的工藝介紹

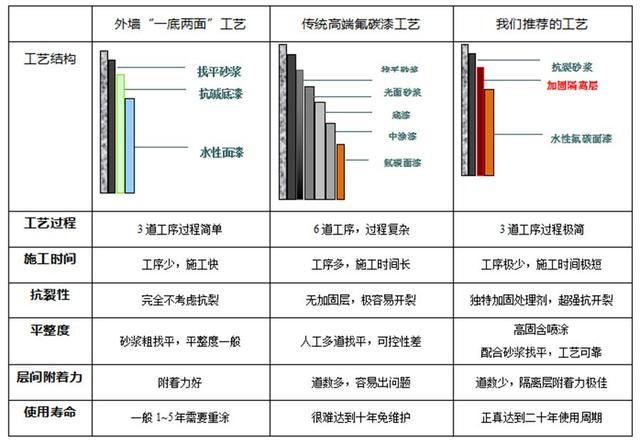

在外墻工藝中，“一底兩面工藝”和“高端氟碳漆工藝”是具代表性的，我們將我們的主推的水性氟碳工藝和這兩種工藝進行對比，讓大家對外墻涂料工藝有一個更直觀的認識：

​

我們推薦的新工藝中，加固隔離層是一種可以有很好抗裂效果，加固基材，封閉墻體堿性，提供絕佳層間附著力，既可以噴涂，又可以批涂的多功能材料。

一道解決找平，加固，抗裂，封閉，層間附著力等諸多問題，而且硬度高，外觀效果好，化繁為簡，全方面提升外墻質量，大幅度減少外墻施工的工期。

完整工藝流程介紹

工藝流程：

建筑底材面預處理——批找平膩子/抗裂砂漿——干燥——打磨——批FN-1混凝土加固處理劑——干燥打磨——涂水性氟碳面漆——涂層維護

工藝介紹：

建筑底材面預處理：干燥28天，使水泥硬化達標；清掃：除去建筑底材面的油污、灰塵和殘膠；打磨：整平建筑底材面除去疏松層、和凸起物；如需要墻面分割，這里可以預埋分隔條；

批刮找平膩子：對墻面進行粗找平，使表面平整光滑（如果抗裂砂漿平整度好，此工序忽略）；

批清水混凝土加固膩子：按照工藝要求將兩組份混合后，在已經找平的混凝土上進行滿批作業，要求表面平整，該步驟的主要目的是加固混凝土結構，封閉混凝土基材的堿性，同時作為涂層上下連接的底漆使用，同時對墻面實現精細找平；

此道養護建議時間為48小時，溫度過低天氣建議適當延長時間；

涂水性氟碳面漆：主要的防護、裝飾保護層，提供戶外長期的耐候性和耐污性，此工藝主要用于外墻領域，金屬色并不合適，因此面漆我們實際上多采用實體色進行施工，工藝建議采用中長毛滾筒滾涂施工。

操作：本道面漆建議采用滾涂施工，首先參照說明將水性氟碳涂料與固化劑按照7：1(質量比)混合，并加入約0~5%的清水，攪拌均勻，調至噴涂適合粘度，用羊毛滾筒蘸取涂料滾涂在已經養護完畢混凝土加固膩子表面，建議涂兩道。

涂層維護：涂裝完成后的涂層需經7天以上的成熟反應才能達到使用要求。

​

舊墻改造的要點：

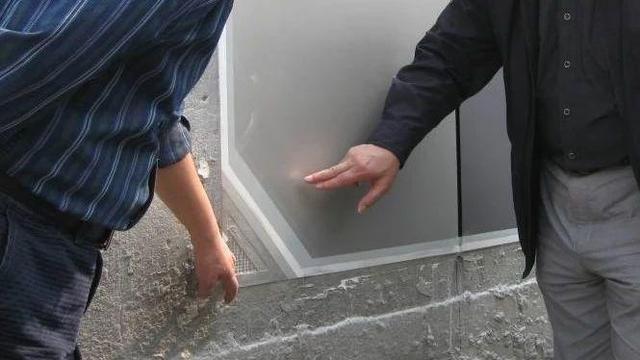

相對于新建的建筑，舊墻改造在實際接觸的工程中更為普遍，對于我們的工藝來說，舊墻改造項目與新墻項目不同點主要在于墻面的處理工作，之后的流程是一樣的。這里我們主要分析一下幾種常見的舊墻改造是前處理的基本要求。

A、瓷磚、馬賽克面：將空鼓、脆裂的馬賽克瓷磚清除（其余完整部分不必鏟除，不必打毛）。再用瓷磚面專用處理劑均勻涂抹在馬賽克瓷磚表面，干燥后完成處理。

B、剝落的嚴重的墻面：用鏟刀去除墻面上剝落嚴重的涂層，一直鏟除到質地不松動的表層，然后再批涂一層抗裂砂漿，干燥后完成基面處理。

C、做過保溫層開裂的墻面：做過保溫層的墻面如果保溫層上面的抗裂砂漿和網格布選擇不當，一般會出現比較嚴重的開裂情況：

去除不牢固的漆膜——對于墻面進行切割（切斷保溫層網格布）——預埋分隔條——墻面進行局部找平處理——接下去進行批混凝土加固處理劑——干燥打磨——對開縫進行涂漆處理——涂水性氟碳面漆——對縫隙進行打膠處理——涂層維護

切割說明：切斷保溫層網格布是為了對墻面進行重新分割，分散應力，一體的保溫抗裂層很難保證不開裂，因此必須進行塊面分割，至少要在樓層處進行分割。

​

對開縫進行涂漆處理說明：為了保證整體涂層應力可以釋放和整體美觀，該工藝中特別引入開縫工藝，開縫采用手動切割機即可進行，具體步驟為：

a)根據圖紙的分割進行彈線分割；

b)采用雙刀片手動切割機沿線進行切割，切割寬度為4mm；

c)切割深度以切斷保溫層網格布為準，約5mm左右；

開縫可以保證應力的釋放，但是必須為了保證建筑整體的防水性，必須對縫隙進行處理，

a) 用空壓機吹氣配合刷子將分隔縫中的灰先吹盡；

b) 用小號毛刷或者毛筆蘸取封閉底漆在縫隙中先刷一道；

c) 為保證防水性，底漆干后再刷一道油性防水涂層；

對開縫進行打膠處理說明為了達到更好的防水和裝飾效果，本涂裝系統在面漆涂裝后，最后還需要將縫隙進行打硅膠處理具體操作步驟為：

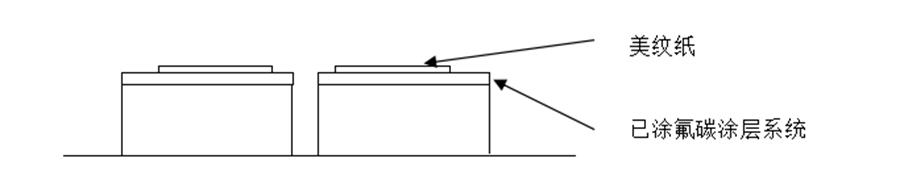

a)用厚美紋紙在開縫兩側的面漆上進行保護，兩側各留3-5mm左右；

​

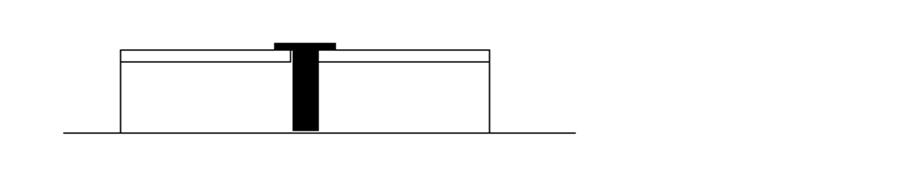

b)在縫隙中打硅膠，需溢出一些后刮平，最后膠填充部位如下圖黑色所示

​

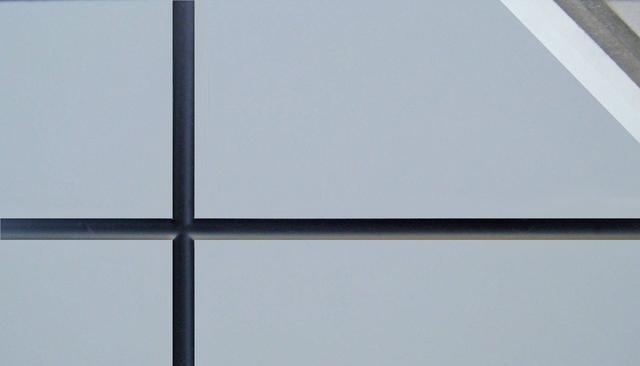

為表現更佳的分割效果，我們建議采用深色的硅膠作為填縫材料，最終外觀上膠縫寬度在12-15mm左右。

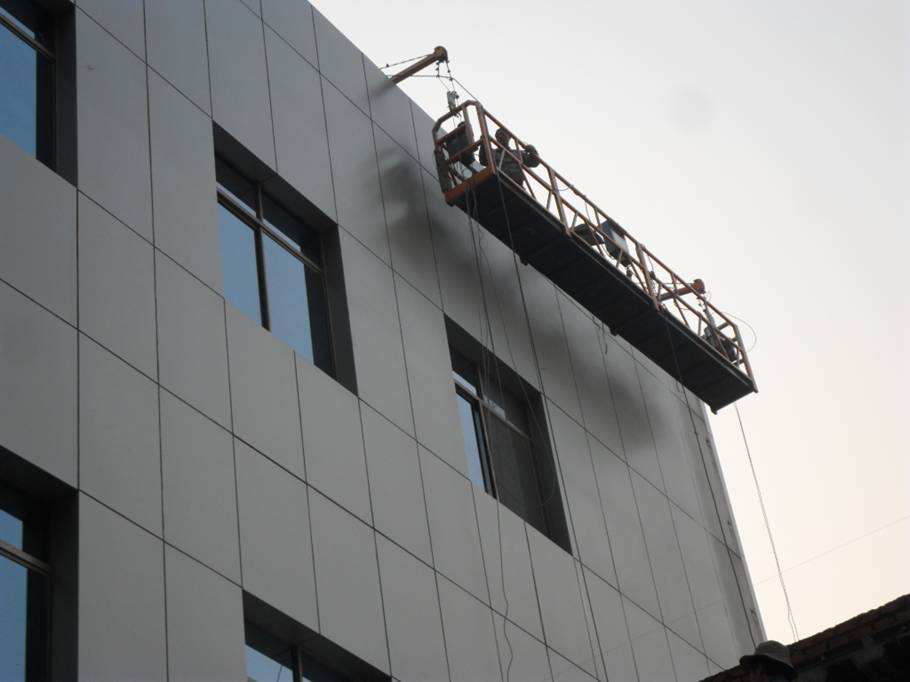

以上處理方式是我們推薦的幾種比較合理的處理工藝，已經在實際工程中的等到應用，具體的舊墻改造，我們也會根據實際的情況出具更有針對性的方案。
